产品介绍：
钳形止回阀是一种超薄止回阀，具有结构简单、外形美观、重量轻、安装方便等优点。这种阀门最适合供水系统、石油、化工、冶金等产业部门对安装空间有限制的场所。

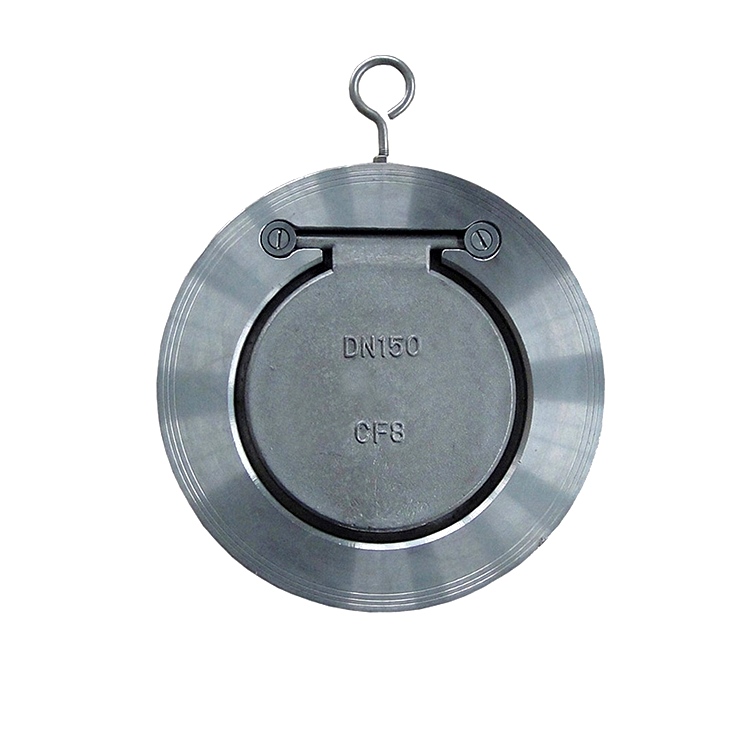

产品小样图：
产品参数：
主要性能参数： | |
公称压力
| PN1.0/1.6Mpa
|
适用温度 | ≤150℃ |
适用介质 | 水、蒸汽、食品、药品、油品 |
主要零部件 | 阀体、阀座、阀板、转轴、弹簧 |
主要材料 | 碳钢、不锈钢 |

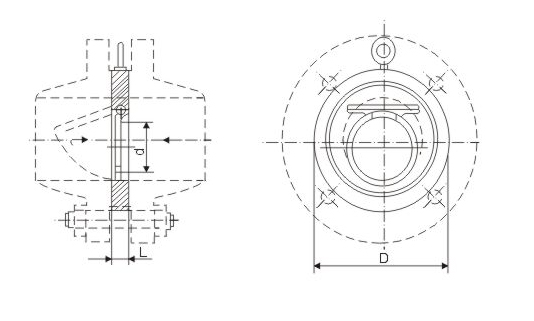

规格size | 尺寸Dimension(mm) | 重量weight(kg) | ||||||
mm | inch | D | D1 | D2 | L | R | t | |
40 | 1.5 | 92 | 65 | 43.3 | 43 | 28.8 | 19 | 1.5 |
50 | 2" | 107 | 65 | 43.3 | 43 | 28.8 | 19 | 1.5 |
65 | 2.5" | 127 | 80 | 60.2 | 46 | 36.1 | 20 | 2.4 |
80 | 3" | 142 | 94 | 66.4 | 64 | 43.4 | 28 | 3.6 |
100 | 4" | 162 | 117 | 90.8 | 64 | 52.8 | 27 | 5.7 |
125 | 5" | 192 | 145 | 116.9 | 70 | 65.7 | 30 | 7.3 |
150 | 6" | 218 | 170 | 114.6 | 76 | 78.6 | 31 | 9 |
200 | 8" | 273 | 224 | 198.2 | 89 | 104.4 | 33 | 17 |
250 | 10" | 328 | 265 | 233.7 | 114 | 127 | 50 | 26 |
300 | 12" | 378 | 310 | 283.9 | 114 | 148.3 | 43 | 42 |
350 | 14" | 438 | 360 | 332.9 | 127 | 172.4 | 45 | 55 |
400 | 16" | 489 | 410 | 381 | 140 | 197.4 | 52 | 75 |
450 | 18" | 539 | 450 | 419.9 | 152 | 217.8 | 58 | 101 |
500 | 20" | 594 | 505 | 467.8 | 152 | 241 | 58 | 111 |
600 | 24" | 690 | 624 | 572.6 | 178 | 295.4 | 73 | 172 |
700 | 28" | 800 | 720 | 680 | 229 | 354 | 98 | 219 |
