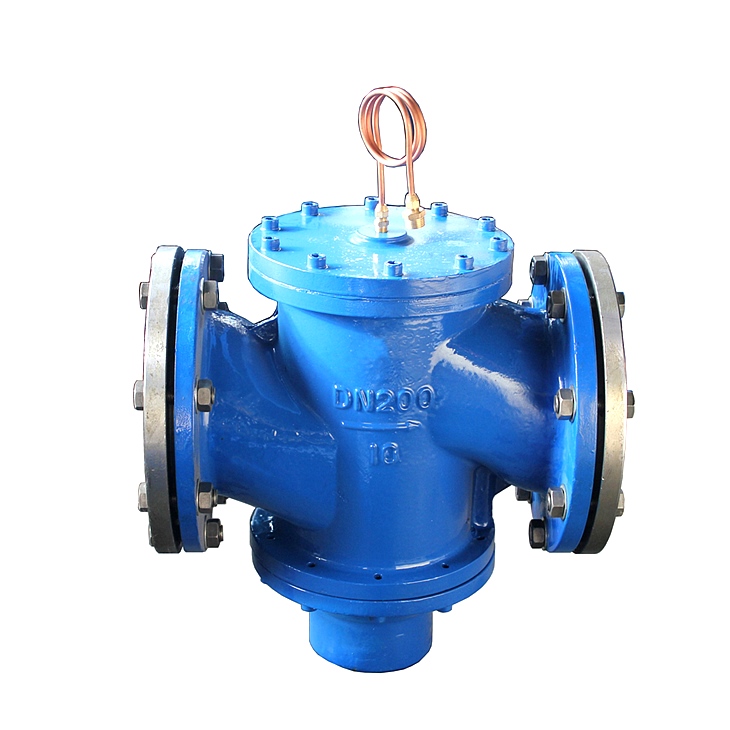

产品概述：

　　ZYC自力式差压控制阀是使用开闭式水循环系统(如热水供暖系统、空调冷冻水系统等)的自力式调节阀，无论回路的扰动(网络的压力波动)和内乱(内阻的变化ZYC型自力式差压控制阀是网络压力波动还是起诉回路的阻力变化)，适用和起诉的回路的差压都可以保持不变。。

工作原理与分析：

　　磁力式差压控制阀也称为动态差压调节阀、动态差压平衡阀、差压控制器、固定差压阀。其结构由阀门、双节流阀片、阀门、减压膜、弹簧和压力调节装置等组成，如下图所示。

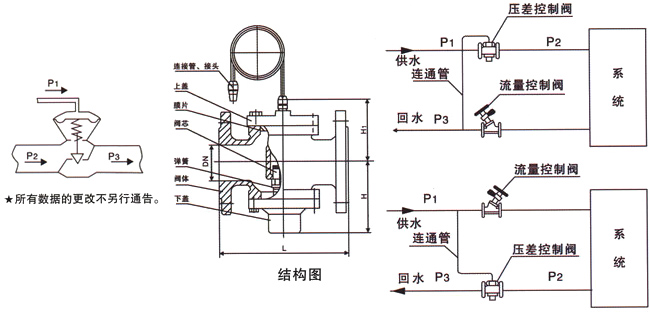

　　自操作差压控制阀结构示意图

　　P1是外部网络热入口装置的供水管道压力。P是起诉制度的差异。P2是通过控制系统后阀前的压力。p’差压阀工作压差；P3是热入口装置出口处的水管压力。

　　工作原理：

　　1.当供水压力P1增加或减少时，信号从导管供给到减压膜上腔，使阀门向上或向下移动，从而减少或增加阀门入口的流通面， P'=P2-P3也增加或减少，从而保证P=P1-P2的原始值恒定。

　　2.逆水压力P3增加或减少的瞬间，阀门入口通过出口的流速减少，上升膜下的压力P2也在此时升高或降低，直到减压膜的力再次平衡为止，P2恢复到原来的值，P=P1-P2保持差压不变。

　　3、控制系统电阻减小或增加时，P2减小或增加，阀门向上或向下移动，阀口的流通面积增大或减小，P2减少或增加，P=P1-P3也减少或增加。P=直到P1-P2保持原始值不变。

　　从工作示意图可以看出，P=P1-P2 (1)， P'=P2-P3 (2)相加， P   P'=P1-P3，在表达式3中差压。

　　工作原理分析：

　　(1)孔板流量计-导向阀-主阀原理。主阀前有流量孔板、导向阀检测、比较孔板前后压力差(如压力差大于设定差压)，意味着流量超过设定流量，控制主阀进行阀门动作。减压车小于设定差压的话。这意味着流量小于设定的流量，导向阀控制主阀门开启运动。可以调节导向阀的设定压力差，调节张潮的小设定压力差，调节张潮的小流量。

　　由于孔板流量计的流量下降对应关系，全流模式的影响非常大。在流动精度需要达到10%的情况下，要保证阀门前10d以上的直管段，这在实际工程中很难保证。另外，该阀门出厂后流量调节范围小，在保持流量精度的同时，流量调节比例不超过2: 1。

　　(2)根据流体力学原理，kv。  p=Q. Q是常数、自由弹簧和减压膜配置阀开关动力系统P/S=\ L。 P-阀工作压力、KV-流量系数、S-减压膜工作面积、\-弹簧的钩系数，l型阀的行程。

　　可以看出阀的每个行程位置取决于P值的大小。如果阀门行程的Kv与 P成反比。Q=Kv。P是常数值。这个原理的阀门最终是用不能调节流量的流量限制器制造的。

　　(3)手动调节阀和自力式差压控制阀的组合在国产自力式流量控制阀中应用最广泛，手动阀的各开口度对应于Kv值，作为自力式差压控制阀，手动调节阀的差压不变。Q=Kv。P不变。改变流量时，只需调整手动调节阀的Kv值。

　　该阀的流量控制阀精度由差压控制阀控制精度 P=N/SN-弹簧力S-工作区域决定

　　弹簧力可以在磁力式流量控制阀的行程内变化。H/ L=1/10H-磁力式流量控制阀插头的最大行程。 L-弹簧的预压中收缩量：P的变化为5%，流量准确度仅为3%。

主要外型尺寸：

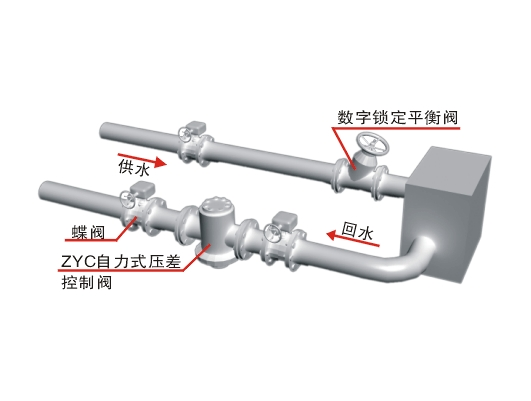

安装示意图：
