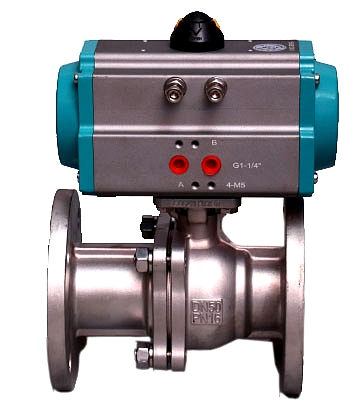

气动球阀的工作原理是通过旋转阀门使阀门畅通或堵塞。气动球阀开关重量轻，体积小，可做成大口径，密封可靠，结构简单，维修方便。密封面和球面往往是封闭的，不容易被介质侵蚀，因此在各行业得到广泛应用。
气动法兰球阀主要用于管道中快速切断、分配和改变介质流向。气动球阀是近年来广泛应用的一种新型阀门。它具有以下优点：
1.流体阻力小，其阻力系数等于相同长度管段的阻力系数。
2.结构简单，体积小，重量轻。
3.紧密可靠。目前，球阀的密封面材料广泛应用于塑料中，具有良好的密封性能，在真空系统中也得到了广泛的应用。
4.操作简单，开合迅速，从全开到全关只需90旋转，便于遥控。
5.维修方便，气动球阀结构简单，密封圈活动，拆卸更换方便。
6.全开或全关时，球体和阀座的密封面与介质隔离，介质通过时，阀门密封面不会被侵蚀。
7.应用范围广，直径从几毫米到几米，从高真空到高压。
主要性能规范：
公称通径mm
| DN15-DN300
| |||||||||||
材料代号 | C | P | R | |||||||||
主要
| 阀体
| WCB | ZG1Cr18
| ZG1Cr18Ni | ||||||||
球体 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||||||||
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||||||||
密封圈 | 增强聚四氟乙烯 对位聚苯 金属密封 | |||||||||||
填料 | 聚四氟乙烯 柔性石墨 | |||||||||||
适用工况
| 适用 | 蒸汽、 | 硝酸类 | 醋酸类 | ||||||||
适用 | -28℃ - 300℃ | |||||||||||
执行器 | 型号 | DA/SR系列、GTD/GTE系列、QGSY系列等 | ||||||||||
气源 | 0.4-0.7MPa | |||||||||||
试验压力（Mpa） | 公称压力（Mpa） | 压力级（class） | JIS(Mpa) | |||||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |||
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 | ||
密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 | ||

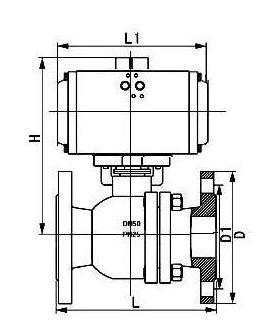

主要外形及连接尺寸表：
公称通径
| 尺 寸(mm) | 执 行 器 型 号 | ||||||||||||||
1.6MPa
| 2.5MPa
| 4.0MPa
| ||||||||||||||
L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | 可选配DA/SR、QGSY、 | |
15 | 130 | 95 | 65 | 14 | 4-14 | 130 | 95 | 65 | 16 | 4-14 | 130 | 130 | 65 | 16 | 4-14 | |
20 | 130 | 105 | 75 | 14 | 4-14 | 130 | 105 | 75 | 16 | 4-14 | 150 | 150 | 75 | 16 | 4-14 | |
25 | 140 | 115 | 85 | 14 | 4-14 | 140 | 115 | 85 | 16 | 4-14 | 160 | 160 | 85 | 16 | 4-14 | |
32 | 165 | 135 | 100 | 16 | 4-18 | 165 | 135 | 100 | 18 | 4-18 | 180 | 180 | 100 | 18 | 4-18 | |
40 | 165 | 145 | 110 | 16 | 4-18 | 165 | 145 | 110 | 18 | 4-18 | 200 | 200 | 110 | 18 | 4-18 | |
50 | 203 | 160 | 125 | 16 | 4-18 | 203 | 160 | 125 | 20 | 4-18 | 230 | 230 | 125 | 20 | 4-18 | |
65 | 222 | 180 | 145 | 18 | 4-18 | 222 | 180 | 145 | 22 | 8-18 | 290 | 290 | 145 | 22 | 8-18 | |
80 | 241 | 195 | 160 | 20 | 8-18 | 241 | 195 | 160 | 22 | 8-18 | 310 | 310 | 160 | 22 | 8-18 | |
100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 350 | 350 | 190 | 24 | 8-23 | |
125 | 356 | 245 | 210 | 22 | 8-18 | 356 | 270 | 220 | 28 | 8-25 | 400 | 270 | 220 | 28 | 8-25 | |
150 | 394 | 280 | 240 | 24 | 8-23 | 394 | 300 | 250 | 30 | 8-25 | 480 | 300 | 250 | 30 | 8-25 | |
200 | 457 | 335 | 295 | 28 | 12-23 | 457 | 360 | 310 | 34 | 12-25 | 600 | 375 | 320 | 38 | 12-30 | |
