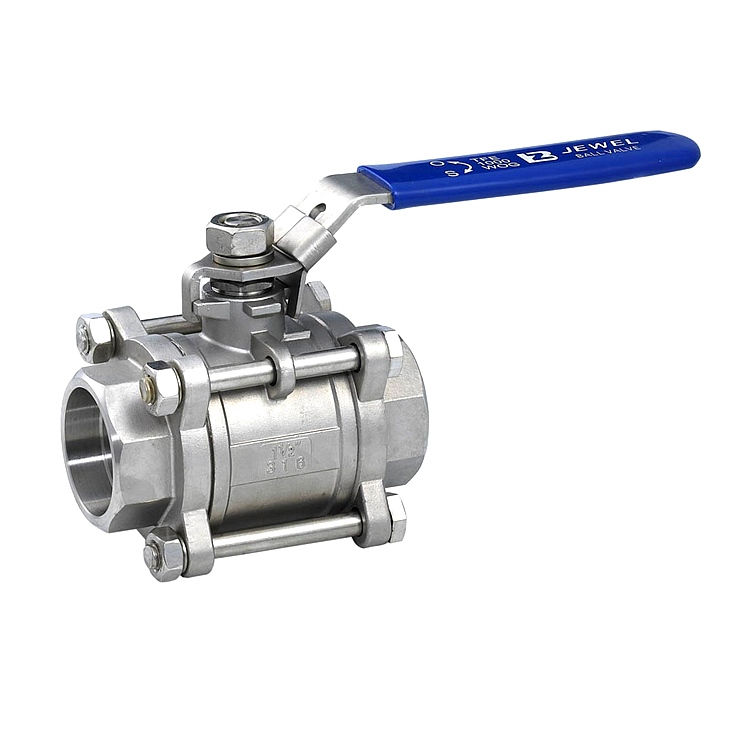

三件式内螺纹球阀概述
内螺纹三片球阀和对焊球阀适用于PN为1.0 ~ 4.0 MPa，工作温度为-29 ~ 180(密封圈为增强PTFE)或-29 ~ 300(密封圈为对位聚苯)的各种管道，用于切断或连接管道内的介质。不同的材料可用于水、蒸汽、油、硝酸、乙酸等介质。
一、Q11F三件式内螺纹球阀的产品特点
标称压力：1.6-6.4兆帕
稳定范围：-20 ~ 232 ~ 350
适用介质：水、油、气和一些腐蚀性液体(水、油、气等).g)
螺纹类型：g. NPT .BSPT .BSP .DI259/2999
Q11F三件式内螺纹球阀主要零件材料
零件名称 | 材质 | |
阀体 | 不锈钢CF8M | 碳钢 |
密封圈 | 聚四氟乙烯PTFE | 碳钢WCB |
阀盖 | 不锈钢CF8M | 聚四氟乙烯PTFE |
球体 | 不锈钢SS316 | 不锈钢SS316 |
阀杆 | 不锈钢SS316 | 不锈钢CF8M |
螺母 | 不锈钢SS304 | FCD45 |
垫圈 | 不锈钢SS304 | FCD45 |
手柄套 | 塑料 | 塑料 |
手柄 | 不锈钢SS304 | 不锈钢SS304 |
阀杆螺母 | 不锈钢SS304 | B7 |
填料压盖螺母 | 不锈钢SS304 | FCD45 |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
螺栓 | 不锈钢SS304 | B8 |

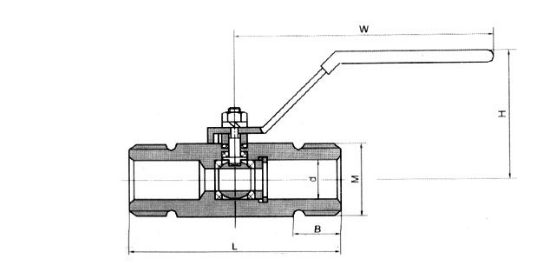

Q11F三片式内螺纹球阀主要连接尺寸
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
H | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
W | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
