阀门特点

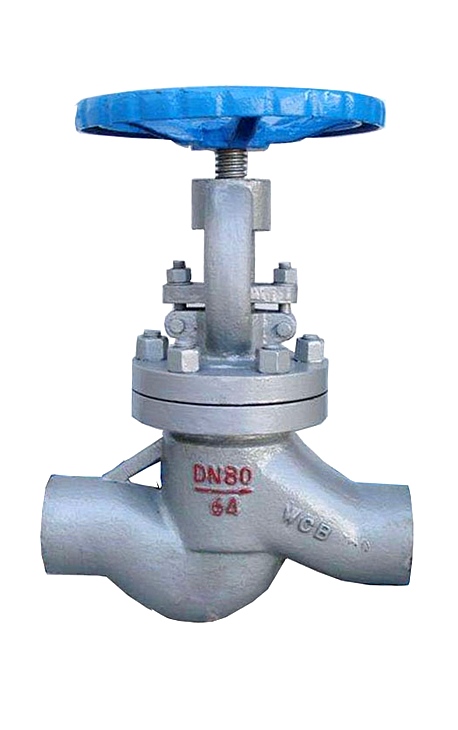

焊接截止阀和管道采用焊接结构连接。密封面不易磨损和划伤，密封性能好，使用寿命长。结构紧凑，开合性能好，高度小，维护方便。适用于水、汽、油管道，具有耐高温、耐高压的特点。
焊接截止阀结构简单，制造和维护方便。工作行程短，开合时间短。密封性能好，密封面间摩擦小，使用寿命长。
产品用户涉及石油、化工、电力、冶金、制药、食品、水处理、市政给排水、天然气、造纸、电子工业、建筑、机械设备等领域。
称通径 | 主要外形尺寸和连接尺寸 | 重量 | |||||||
L | D1 | D2 | D3 | ∝ | H | D0 | |||
J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、 P54/170V | |||||||||
1O | 120 | 12 | 25 | / | 37.5° | 185 | 140 | 2.8 | |
15 | 150 | 17 | 36 | / | 37.5° | 247 | 200 | 7.5 | |
20 | 135 170 | 22 | 42 | / | 37.5° | 248 | 200 | 9 | |
25 | 135 170 | 26 | 42 | / | 37.5° | 248 | 240 | 9,5 | |
32 | 170 180 | 31 | 44 | / | 37.5° | 248.5 | 280 | 15 | |
40 | 230 | 38 | 60 | / | 37.5° | 440 | 280 | 23 | |
50(1) | 250 | 50 | 82 | / | 32° | 450 | 320 | 60 | |
50(2) | 320 350 | 50 | 82 | / | 32° | 450 | 320 | 64 | |
65 | 370 260 | 69 | 100 | 110 | 32° | 669 | 400 | 74 | |
80 | 400 430 | 84 | 108 | 130 | 32° | 669 | 450 | 112.5 | |
100 | 455 560 | 107 | 144 | 165 | 32° | 755 | 500 | 178.5 | |
